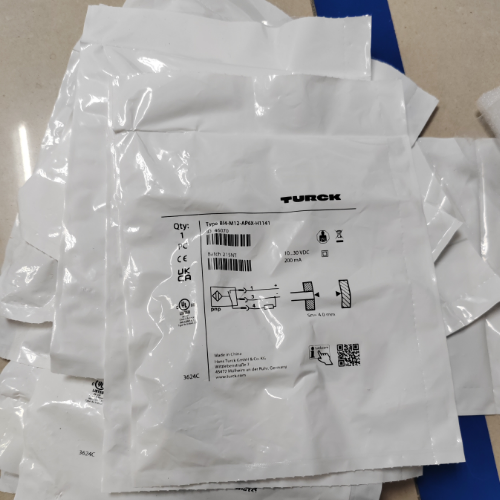

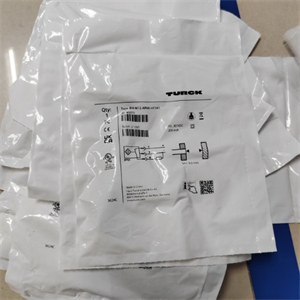

Turck图尔克电感式传感器BI4-M12-AP6X-H1141

Turck图尔克电感式传感器BI4-M12-AP6X-H1141

特点

■M12 × 1圆柱螺纹

■铜镀铬

■大检测距离

■非齐平安装的检测距离：

■3线直流, 10…30 VDC

■常开，pnp输出

■M12 x 1接插件

功能原理

电感式传感器以无磨损和非接触的方式来检测

金属物体 基于此目的它通过高频交流电磁场来

检测被测物 对电感式传感器而言，磁场由绕在

铁氧体芯线圈上的LC振荡电路产生。

型号 BI4-M12-AP6X-H1141

货号 46070

常用数据

额定开关距离 4 mm

安装条件 齐平

安全工作距离 ≤ (0.81 × Sn) mm

修正系数 37#钢 = 1; 铝 = 0.3; 不锈钢= 0.7; 黄铜 =

0.4

重复精度 ≤ 2 %满量程

温度漂移 ≤ ±10 %

磁滞 3…15  %

电气数据

工作电压UB 10…30  VDC

纹波电压Uss ≤ 10 % UBmax

额定直流工作电流Ie ≤ 200 mA

空载电流 ≤ 15  mA

漏电流 ≤ 0.1 mA

隔离测试电压 0.5 kV

短路保护 是/循环

Ie时的压降 ≤ 1.8 V

断线/反极性保护 是/是

输出性能 3线, 常开触点, PNP

防护等级 ÷

开关频率 2 kHz

机械数据

设计 螺纹, M12 x 1

尺寸 52  m

技术数据

外壳材料 金属, CuZn, 镀铬

感应面材料 塑料, PA12-GF30

外壳螺母的最大拧紧扭矩 10 Nm

电气连接 接插件, M12 × 1

环境条件

工作温度 -25…+70  °C

防震动性 55 Hz (1 mm)

防冲击性 30  g (11 ms)

防护等级 IP67

MTTF 2283  年 符合SN 29500 (Ed.99) 40 °C认证

开关状态指示 LED指示灯, 黄色

安装说明

距离D 24 mm

距离W 3 x Sn

距离T 3 x B

距离S 1.5 x B

距离G 6 x Sn

B有效面积直径 Ø 12 mm
