货号: #CJ1W-PA202
库存: 100件
规格选项:

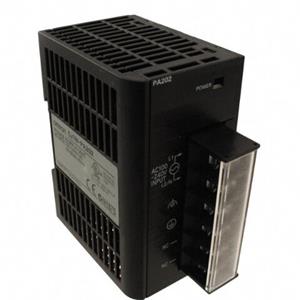

欧姆龙电源模块CJ1W-PA202
种类：
| 产品名称 | 电源电压 | 输出容量 | 可选件 | 型号 | 标准 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| DC5V 电源输出容量 | DC24V 电源输出容量 | 总功率 | DC24V 服务电源 | RUN输出 | 交换时期通知 | |||||
| AC电源单元 |  | AC100～240V | 5 A | 0.8 A | 25 W | 否 | 否 | 是 | CJ1W-PA205C | UC1, N, L, CE |
 | 是 | 否 | CJ1W-PA205R | |||||||
 | 2.8 A | 0.4 A | 14 W | 否 | 否 | CJ1W-PA202 | ||||
| DC电源单元 |  | 24 VDC | 5 A | 0.8 A | 25 W | 否 | 否 | CJ1W-PD025 | ||
 | 2 A | 0.4 A | 19.6 W | 否 | 否 | CJ1W-PD022 | UC1, CE | |||
| 项目 | 规格 | ||
|---|---|---|---|
| CJ1W-PA205R | CJ1W-PA205C | CJ1W-PA202 | |
| 型号 | AC100~240V (多样)， 50/60Hz | ||
| 电源电压 | AC85~264V， 47~63Hz | ||
| 工作电压和频率范围 | 100VA以下 | 50VA以下 | |
| 冲击电流*1 | 在AC100~120V ： 常温时冷起动为15A/8ms以下 在AC200~240V ： 常温时冷起动为30A/8ms以下 | 在AC100~120V ： 常温时冷起动为20A/8ms以下 在AC200~240V ： 常温时冷起动为40A/8ms以下 | |
| 输出容量*7 | 5.0A， DC5V (包括CPU单元电源) | 2.8A， DC5V (包括CPU单元电源) | |
| 0.8A， DC24V | 0.4A， DC24V | ||
| 总数： 25W以下 | 总数： 14W以下 | ||
| 输出端子(服务电源) | 未提供 | ||
| 运行中输出功能*2 | 接点配置： SPST-NO 开关容量： AC250V， 2A (电阻负载) AC120V， 0.5A(感性负载)， DC24V，2A (电阻负载) DC24V， 2A (感性负载) | 未提供 | |
| 更换通知功能 | 未提供 | 带有报警输出(集电极开路输出) DC30V以下， 50mA以下 | 未提供 |
| 绝缘电阻 | AC外部和GR端子之间为 20MΩ以上(DC500V) *3 | •所有外部端子和GR端子之间 *3 以及所有报警输出端子之间为20MΩ以上(DC500V)。 •所有报警输出端子和GR端子之间 *3 为20MΩ1以上DC250V)。 | AC外部和GR端子之间为 20MΩ以上(DC500V)*3 |
| 耐电压*4 | AC2,300V 50/60Hz AC外部和GR端子间1分钟*3 漏电流： 10mA以下 | •所有外部端子和GR端子之间 *3 •所有报警输出端子和GR端子之间 *3 | AC2,300V 50/60HzAC外部和GR端子间1分钟*3 漏电流： 10mA以下 |
| DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟 *3 漏电流： 10mA以下 | |||
| 抗干扰性 | 电源线2kV (符合IEC61000-4-4标准) | ||
| 耐振动 | 符合IEC60068-2-6标准 5～8.4Hz， 振幅3.5mm；8.4～150Hz 100分钟内X、Y和Z轴方向加速度9.8m/s2 (每10分钟10次扫频 = 100分钟) | ||
| 耐冲击 | 符合IEC60068-2-27标准 147m/s2， X、Y和Z轴方向3倍(中继器输出单元100m/s2) | ||
| 环境工作温度 | 0～55°C | ||
| 环境工作湿度 | 10%～90% (无结露) | 10%～90% (无结露)*5 | 10%～90% (无结露) |
| 环境 | 必须远离腐蚀性气体。 | ||
| 环境存储温度 | -20～70°C (不包括电池) | -20～75°C *5 | -20～75°C (不包括电池) |
| 接地 | 低于100Ω | ||
| 防护 | 柜内安装型。 | ||
| 质量 | 350g以下 | 400g以下 | 200g以下 |
| CPU装置外形尺寸 | 90.7 ~ 466.7 × 90 × 65 mm (W × H × D) (不包括电缆) 注：W = a + b + 20 × n + 31 × m + 14.7 a ： 电源单元： PA205R和PA205C = 80；PA202 = 45；PD025 = 60；PD022=27 b ： CPU单元： CJ1-H或CJ1 = 62；CJ1M-CPU1[]= 31；CJ1M-CPU2[] = 49 以下提供了总宽度： W = 156.7 + n × 20 + m × 31， 其中n是32点I/O单元或I/O控制单元的数量， 而m是其他单元的数量。 | ||
| 安全标准 | 符合cULus和EC指令。 | ||
| 项目 | 规格 | |
|---|---|---|
| CJ1W-PD025 | CJ1W-PD022 | |
| 型号 | DC24V | |
| 电源电压 | DC19.2～28.8V | DC21.6~26.4V |
| 工作电压和频率范围 | 50W以下 | 35W以下 |
| 冲击电流*1 | 在DC24V ： 对于冷启动为30A/20ms以下 | |
| 输出容量*7 | 5.0A， DC5V (包括CPU单元电源) | 2.0A， DC5V (包括CPU单元电源) |
| 0.8A， DC24V | 0.4A， DC24V | |
| 总数： 25W以下 | 总数： 19.6W以下 | |
| 输出端子(服务电源) | 未提供 | |
| 运行中输出功能*2 | 未提供 | |
| 更换通知功能 | 未提供 | |
| 绝缘电阻 | DC外部端子与GR端子之间最小20MΩ(DC500V)*3 | --- *6 |
| 耐电压*4 | DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟*3 漏电流： 10mA以下 | --- *6 |
| DC外部和GR端子之间AC1,000V 50/60Hz持续1分钟 *3 漏电流： 10mA以下 | ||
| 抗干扰性 | 电源线2kV (符合IEC61000-4-4标准) | |
| 耐振动 | 符合IEC60068-2-6标准 5～8.4Hz， 振幅3.5mm；8.4～150Hz 100分钟内X、Y和Z轴方向加速度9.8m/s2 (每10分钟10次扫频 = 100分钟) | |
| 耐冲击 | 符合IEC60068-2-27标准 147m/s2， X、Y和Z轴方向3倍(中继器输出单元100m/s2) | |
| 环境工作温度 | 0～55°C | |
| 环境工作湿度 | 10%～90% (无结露) | |
| 环境 | 必须远离腐蚀性气体 | |
| 环境存储温度 | -20～75°C (不包括电池) | |
| 接地 | 低于100Ω | |
| 防护 | 柜内安装型。 | |
| 质量 | 335g以下 | 130g以下 |
| CPU装置外形尺寸 | 90.7 ~ 466.7 × 90 × 65 mm (W × H × D) (不包括电缆) 注：W = a + b + 20 × n + 31 × m + 14.7 a ： 电源单元： PA205R和PA205C = 80；PA202 = 45；PD025 = 60；PD022=27 b ： CPU单元： CJ1-H或CJ1 = 62；CJ1M-CPU1[]= 31；CJ1M-CPU2[] = 49 以下提供了总宽度： W = 156.7 + n × 20 + m × 31， 其中n是32点I/O单元或I/O控制单元的数量， 而m是其他单元的数量。 | |
| 安全标准 | 符合cULus和EC指令。 | |
