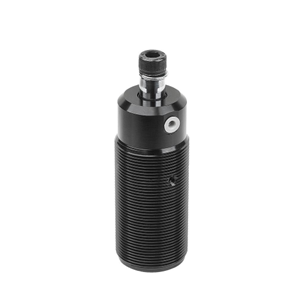

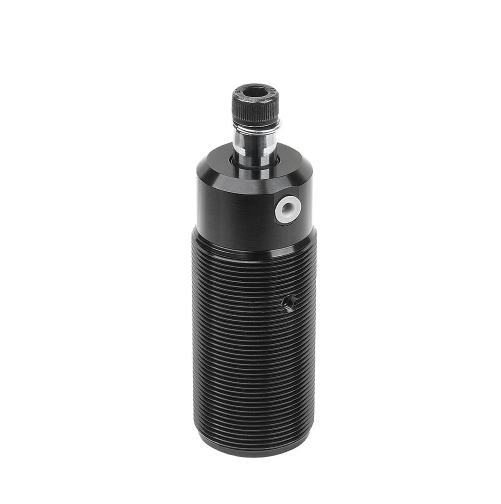

NORELEM德国原厂供应诺瑞朗05610-05-112气动转角夹

¥100.00 ¥200.00

货号: #05610-05-112

库存: 0件

规格选项:

NORELEM‌是一家德国机械工程标准件和零部件制造商品牌，主要从事为自动化行业提供标准机械元件产品。该公司成立于1958年，最初由两个人操作，现已发展成为全球知名的标准元件供应商之一，产品范围涵盖20000多种产品‌。

NORELEM在全球三大洲拥有11个分公司，包括德国、法国、瑞士、波兰、中国、墨西哥、英国、意大利、奥地利、西班牙和瑞典。这些分公司使得NORELEM能够提供全球化的服务，满足不同地区客户的需求‌。

在产品质量方面，NORELEM通过了DIN EN ISO 9002质量保证体系认证，确保其产品的高质量和可靠性。其主要产品包括位置指示器、滚子导轨、外螺纹、伸缩导轨、螺纹按钮等‌。此外，NORELEM在中国设有分支机构——诺瑞朗贸易(太仓)有限公司，提供6万种标准件，确保德国品质‌。

产品说明

材料：

铝制基体。

钢制活塞。

规格：

经黑色阳极氧化处理的主体。

活塞经镀硬铬处理。

提示：

气动旋入式转角夹具用在夹紧力要求不高或夹紧点必须确保可以自由装入和取出工件的情况。

根据构造，装配可节省空间。借助螺纹，转角夹具可调整高度，适合在夹具中进行嵌入式安装。

由于夹紧装置的双重功能，活塞可借助压力向上和向下移动。

转角夹具的总行程由旋转行程和夹紧行程组成。夹紧过程开始时，夹紧臂向下进行 90° 旋转行程运动。在这项运动后，夹紧行程呈线性向下。工件只能通过夹紧行程进行夹紧。

转角气缸的回转动作不能与其他部件干涉。F1 = 气压 6 bar 下提供的最大工作压力。

可通过符合 DIN 70852 (07590-05) 的开槽螺母或螺纹法兰 (05610-20) 固定旋入式转角夹具。

转角夹具只能用油性空气运行。

提供固定夹紧臂的螺栓及垫片（附件）。

夹紧臂、开槽螺母和螺纹法兰不在供货范围内。

附件：

05620 转角夹具压臂。

07590-05 开槽螺母 DIN 70852。

05610-20 螺纹法兰。

图纸提示：

1) 夹紧

2) 放松

3) 旋转行程

4) 夹紧行程

5) 放松的

6) 夹紧的

7) 向左旋转

8) 向右旋转
